Mettre en place
Pour commencer à souder, rassemblez tout l'équipement et les composants nécessaires. Commencez par déterminer quelle connexion doit être réalisée et comment vous comptez la réaliser. Ensuite, nous allons installer le fer et la station. Assurez-vous d'avoir un fer à souder et un support en état de marche, de la laine de laiton ou une éponge humide, de la soudure, une ventilation et (en option) un flux et un produit pour nettoyer les pointes. Allumez le fer à souder et sélectionnez la température appropriée pour le fer :
- 700F (370C) pour les composants à trous traversants et les fils.
- 600F (315C) pour les composants montés en surface
Souder des fils

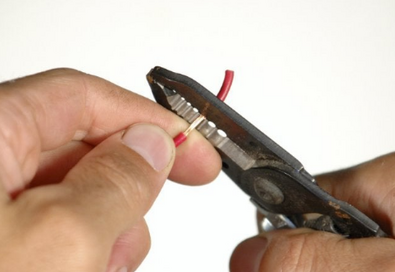

Souder deux fils est la meilleure façon de s'exercer à la soudure au tout début. Il existe deux types de fils : les fils toronnés et les fils à âme pleine. Les deux ont une âme métallique enveloppée d'un plastique. Pour voir le métal, vous devez exposer l'âme en retirant le plastique. Pour ce faire, vous pouvez utiliser une pince à dénuder ou une pince coupante. Si vous utilisez une pince à dénuder, placez le fil dans la fente prévue pour le calibre de fil que vous utilisez et appuyez doucement autour du tube. Veillez à ne pas couper l'âme du fil, l'objectif étant d'exposer l'âme. Une fois que le périmètre de l'enveloppe a été découpé, vous l'enlèverez en la faisant glisser du noyau comme indiqué ci-dessous.
Comment fonctionne le dénudeur de fils ?
Le dénudeur de fils fonctionne grâce à des lames de forme circulaire et de différents diamètres qui correspondent à différents calibres de fils. La pince à dénuder est conçue pour couper la gaine d'un fil sans en couper l'âme.
- Prenez quelques fils, dénudez 1 cm à chaque extrémité.
- Torsadez les deux fils ensemble avec une pince ou vos doigts.
- Tenez le fer à souder comme un stylo. Chauffez les deux fils pendant 1 à 2 secondes, puis faites couler la soudure sur la connexion. L'objectif est de chauffer la connexion et non la soudure. Une fois que vous voyez la soudure couler uniformément sur la connexion, retirez la soudure et le fer à souder.
- Une exposition prolongée du fer à repasser sur le PCB et d'autres composants électroniques les fera brûler ; veillez donc à ne pas laisser le fer à repasser trop longtemps.
- Laissez la connexion refroidir, cela prend généralement 20 à 30 secondes. Pendant ce temps, évitez de déplacer les fils.
Soudure THT
- Placez le fil (tige métallique provenant du composant) ou le câble dans le trou du protoboard ou du PCB. Pliez légèrement les fils vers l'extérieur pour que le composant ne tombe pas à travers.
- En tenant le fer à souder comme un stylo, chauffez la plaquette de cuivre et le fil avec le fer à souder jusqu'à ce que la soudure commence à couler et forme une connexion solide. Retirez la soudure, puis le fer à souder. Ce processus ne doit prendre que quelques secondes.
- Une exposition prolongée du fer à repasser sur le PCB et d'autres composants électroniques les fera brûler ; veillez donc à ne pas laisser le fer à repasser trop longtemps.
- Laissez refroidir la connexion.
- Coupez l'excès de plomb le plus près possible de la carte avec une pince coupante ou un coupe-fil.

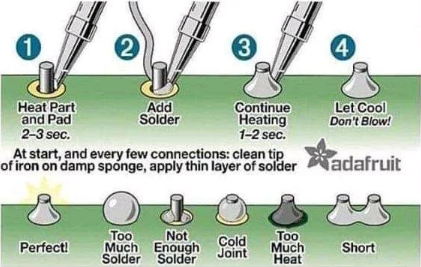

Lorsque vous soudez, veillez à ne pas utiliser trop ou trop peu de soudure - comme vous le voyez ci-dessous, le joint doit idéalement avoir une forme conique.
