Lorsque vous commencerez à vous familiariser avec l'électronique, vous devrez un jour ou l'autre relier différents éléments entre eux. Il y a de fortes chances que vous ayez besoin d'une planche de prototypage pour le faire.

Qu'est-ce qu'une Planche a prototypage?

Planche a prototypage

Une planche à pain est un dispositif simple conçu pour vous permettre de créer facilement des circuits électroniques sans avoir à les souder. Ce dispositif est idéal pour la création rapide (prototypage) de circuits électroniques temporaires ou pour réaliser des expériences et des tests sur la conception de circuits. Les planches à pain sont fabriquées en plastique et comportent des connecteurs métalliques à l'intérieur. Elles existent en différentes tailles et leur conception peut varier, mais en règle générale, elles ressemblent à ceci :

Pourquoi l'appelle-t-on une Planche a prototypage(Breadboard)?

Avant les années 1970, les ingénieurs électriciens n'utilisaient pas d'outils tels que les cartes à pain sans soudure que nous utilisons aujourd'hui. Ils construisaient des circuits électroniques en enfonçant des clous et des vis dans des planches de bois. Ces planches étaient généralement achetées dans des quincailleries pour des raisons de commodité et étaient souvent des planches à pain littérales. Les ingénieurs enroulaient les fils autour des clous ainsi que les autres composants électriques, puis les collaient et les soudaient pour assurer une connexion électrique sûre.

À l'époque, les composants électriques étaient beaucoup plus gros et les circuits plus simples. Cela dit, il ne serait pas facile de créer un circuit complexe à l'aide de cette méthode, car les fils risqueraient de se toucher. En outre, le circuit imprimé moderne n'occupe qu'une fraction de l'espace qu'occuperait une planche à pain d'avant 1970 dans un appareil électronique. De nos jours, les cartes à pain sont fabriquées en plastique et comportent des connecteurs métalliques.

Breadboard

Comment fonctionnent les Planche a prototypage?

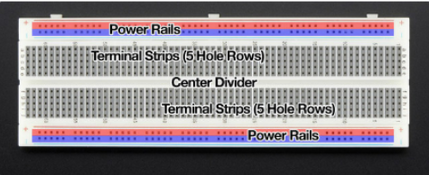

La planche à pain est percée d'un grand nombre de petits trous, qui sont reliés les uns aux autres d'une certaine manière. Il y a deux longues rangées sur les côtés de la planche à pain, appelées rails d'alimentation. Les trous des rails d'alimentation sont connectés les uns aux autres, de sorte que vous pouvez les utiliser pour alimenter votre circuit. Les rails d'alimentation ont un signe + pour indiquer le côté positif et un signe - pour indiquer le côté négatif. Les autres trous de la planche à pain sont groupés par cinq et sont reliés les uns aux autres par une rangée. Ainsi, si vous placez un composant (comme une DEL ou une résistance) dans l'un de ces trous, il sera connecté aux autres trous de la même rangée. Cela vous permet de construire un circuit en connectant différents composants entre eux.

fonctionnement de Planche a prototypage

En résumé, une planche à pain est une sorte de grand tableau de connexion qui vous permet de construire un circuit sans soudure. Les rails d'alimentation fournissent le courant et les autres trous vous permettent de connecter différents composants pour faire fonctionner le circuit.

Pas à pas sur l'utilisation d'une Planche a prototypage

1. Rassemblez tous les composants nécessaires : Pour commencer, rassemblez tous les éléments nécessaires tels qu'une planche à pain, des fils et des composants électroniques (DEL, résistances, condensateurs, transistors, etc.).
2. Insérez les composants électroniques dans la planche à pain : Commencez par insérer les composants électroniques dans la planche à pain. Veillez à insérer les composants dans la bonne ligne et la bonne colonne. La plupart des cartes à pain ont deux colonnes de rails d'alimentation, l'une pour la tension positive et l'autre pour la tension négative, et une grille de trous au milieu qui sont connectés à l'intérieur en rangées et en colonnes.
3. Connectez les composants électroniques à l'aide de fils de connexion : Utilisez des fils de connexion pour relier les bornes positives et négatives des composants. La borne négative est généralement indiquée par une bande noire ou blanche, tandis qu'un fil plus long indique généralement la borne positive. Les fils de liaison peuvent être insérés dans les trous de la planche à pain, en veillant à ce que les fils soient insérés dans la même rangée que les bornes des composants.
4. Incorporez toutes les résistances ou autres composants nécessaires : Si vous utilisez une DEL, incluez une résistance dans le circuit pour éviter que la DEL ne s'éteigne. De même, si vous utilisez d'autres composants tels que des condensateurs, des transistors, etc., veillez à les connecter correctement selon le schéma du circuit.
5. Alimentez le circuit : Une fois tous les composants insérés et connectés, vous pouvez maintenant alimenter le circuit à l'aide d'une source d'énergie telle qu'une batterie ou un adaptateur de courant continu. Le rail de tension positive doit être connecté à la borne positive de l'alimentation, et le rail de tension négative doit être connecté à la borne négative de l'alimentation.
6. Testez le circuit : Testez le circuit en le mettant sous tension et en observant si les composants fonctionnent comme prévu. Si le circuit ne fonctionne pas comme prévu, vérifiez qu'il n'y a pas de connexions desserrées ou de polarités inversées.
7. Démontez le circuit : Une fois que vous avez terminé le circuit, mettez-le hors tension et retirez avec précaution tous les composants et les fils de la planche à pain. Il est important d'être délicat et de ne pas tirer sur les fils pour ne pas endommager les connexions à l'intérieur de la plaque.
8. Rangez correctement les composants et les fils : Enfin, rangez correctement les composants et les fils en vue de leur prochaine utilisation. Assurez-vous que les composants et les fils sont propres et secs avant de les ranger. Cela permettra d'éviter tout dommage et de prolonger la durée de vie des composants.

Ponts de fils

Les planches à pain comportent de nombreuses petites connexions, mais elles ne sont disposées qu'en rangées ou en colonnes, de sorte que chaque broche ou fil d'une pièce comporte 5 points de connexion au total. Pour câbler les pièces, vous devez les connecter à l'aide de différents fils. Voici les avantages et les inconvénients de chacune des options possibles :

• Échoué
  • Le fil toronné est constitué de plusieurs fils minces torsadés ensemble. Il est flexible et peut être facilement plié, ce qui le rend idéal dans les situations où le fil doit être déplacé fréquemment. Cependant, il peut être plus difficile à travailler car les brins individuels peuvent se casser s'ils ne sont pas manipulés avec précaution.

Fils Échoué

• Fil à âme solide
  • Le fil massif est constitué d'un seul morceau de fil et est moins flexible que le fil toronné. Il est plus facile à travailler parce qu'il n'a pas de brins individuels qui peuvent se casser, mais il peut être plus difficile à plier et à façonner.

Fil à âme solide

• Fils de connexion
  • Les fils de connexion sont de courts fils préformés avec des connecteurs à chaque extrémité qui sont utilisés pour effectuer des connexions sur une planche à pain. Ils sont disponibles en différentes longueurs et couleurs et sont spécialement conçus pour fonctionner avec les cartes d'assemblage. Ils sont faciles à utiliser et permettent de gagner du temps lors de la connexion de composants sur une planche à pain.

Fils de connexion

Conseils pour une mise en œuvre soignée et fiable des cartes d'essai

• Planifiez à l'avance : Avant de commencer à construire votre circuit sur la planche à pain, prenez le temps de planifier les connexions et les composants dont vous aurez besoin. Cela vous permettra d'éviter les erreurs et de rendre le processus de montage plus efficace.
• Restez organisé : Au fur et à mesure que vous construisez votre circuit, veillez à ce que les composants et les fils soient organisés et bien rangés. Cela facilitera le dépannage en cas de problème.
• Faites attention à la polarité : De nombreux composants, tels que les DEL et les diodes, ont une polarité spécifique et doivent être insérés dans la planche à pain avec la bonne orientation. Veillez à respecter la polarité des composants que vous utilisez.
• Étiquetez vos connexions : Au fur et à mesure que vous construisez votre circuit, veillez à étiqueter vos connexions. Cela vous aidera à garder une trace des différentes parties de votre circuit et facilitera grandement le dépannage.
• Testez au fur et à mesure : Testez votre circuit au fur et à mesure que vous le construisez pour vous assurer que tout fonctionne correctement. Cela vous aidera à identifier et à résoudre les problèmes dès le début du processus.

Le bon et mauvais circuit
